Leva

Transforma el movimiento circular en rectilíneo alternativo, pero no al revés (es decir, no es reversible).



Se usa por ejemplo para abrir y cerrar válvulas de los motores de los coches.



Biela Manivela

Transforma el movimiento circular en rectilíneo alternativo o al revés (es decir, es reversible).



Se utiliza por ejemplo, en el motor de un coche.



Piñón Cremallera

Este mecanismo transforma el movimiento circular del piñón en rectilíneo de la cremallera o viceversa (es reversible).


Se usa por ejemplo en la dirección de un coche:



Tornillo sin fin - corona

Transmite el movimiento circular entre ejes perpendiculares y reduce muchísimo la velocidad (por cada vuelta del tornillo sin fin, la corona se mueve sólo un diente). El movimiento va del tornillo sin fin a la corona, pero no al revés (no es reversible).



Se usa por ejemplo en el clavijero de un instrumento de cuerda.



Engranajes cónicos

Transmiten el movimiento circular entre ejes perpendiculares.



Se usa, por ejemplo, en taladros.

Transmisión por cadena

Permite  transmitir el movimiento circular entre ejes paralelos alejados entre sí. puede transmitir grandes potencias sin patinar pero es necesario engrasarlo.




Se usa, por ejemplos, en motos y bicicletas.

Transmisión por correa

Permite transmitir el movimiento circular entre ejes paralelos alejados entre sí. Son fáciles de fabricar pero no pueden transmitir potencias grandes ya que podrían patinar.



Se usa por ejemplo, para transmitir el movimiento del motor al bombo en una lavadora, o en un coche para transmitir el movimiento del motor al alternador.

Engranajes

Transmiten el movimiento circular entre ejes paralelos cercanos entre sí. Pueden transmitir potencias grandes sin patinar pero es necesario engrasarlos.





Se usan,por ejemplo, en las cajas de cambios de los coches



Ruedas de Fricción

Transmiten el movimiento circular entre ejes paralelos cercanos entre sí. Son fáciles de fabricar pero no pueden transmitir potencias grandes ya que patinarían. Se usan poco.

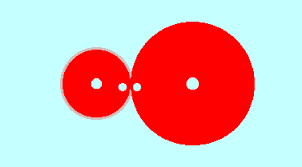

SIMULACIÓN DE ENGRANAJES CON CROCODILE CLIPS

En este trabajo hemos simulado un sistema de engranajes que multiplica la velocidad de entrada (60 rpm) por 2:

Z1 = 16 Dientes
Z2 = 8 Dientes
I = Z1/Z2 = 16/8 = 2
Si n1 = 60 rpm, entonces:
n2 = i x n1 = 2 x 60 = 120 rpm

A continuación hacemos lo mismo con un sistema de engranajes pero en lugar de multiplicar, reduce la velocidad por 2:

Z1 = 8 dientes
Z2 = 16 dientes
i = Z1/Z2 = 8/16 = 0,5
Si n1 = 60 rpm, entonces:
n2 = i x n1 = 0,5 x 60 = 30 rpm
